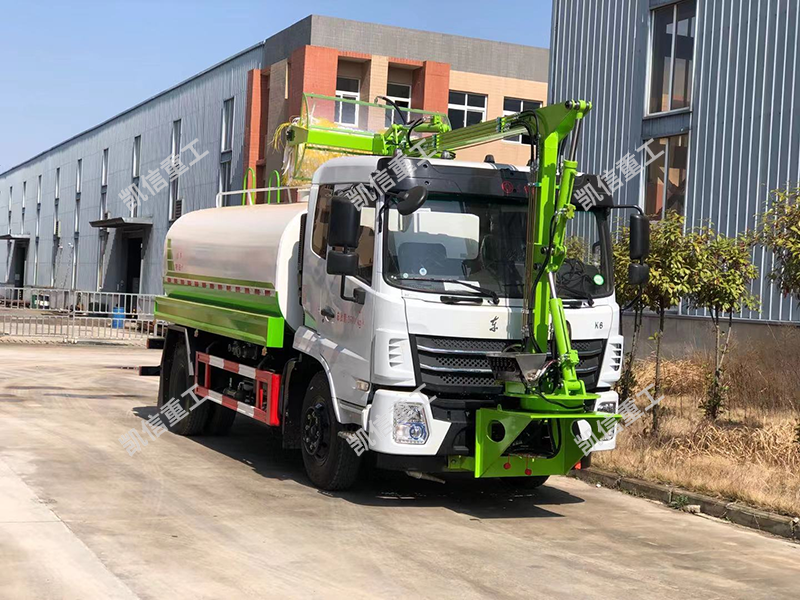

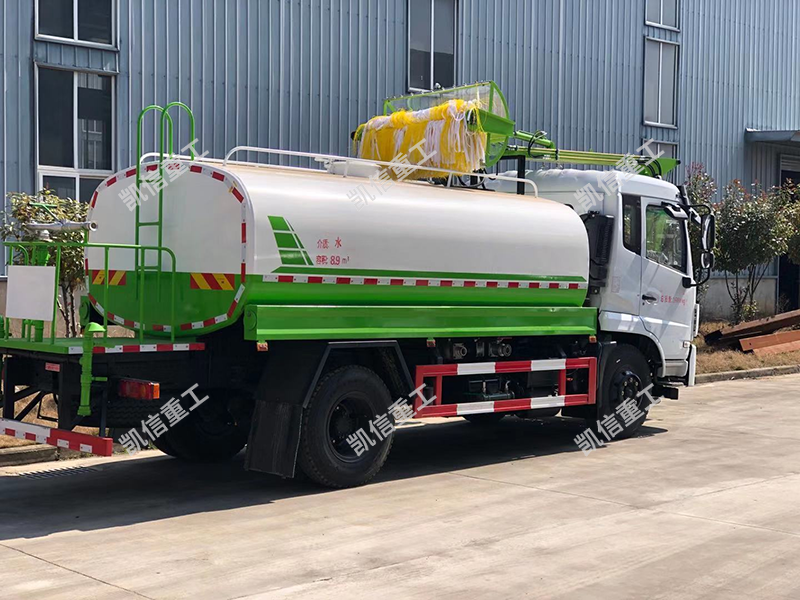

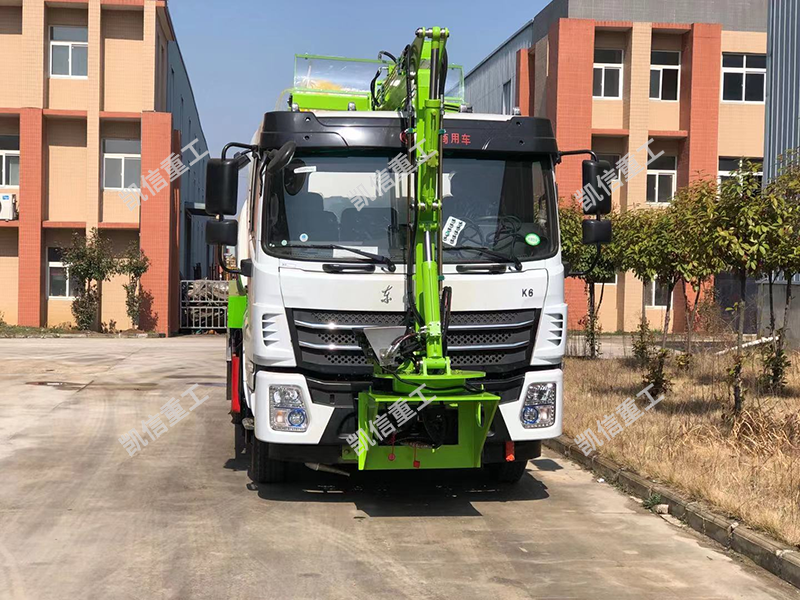

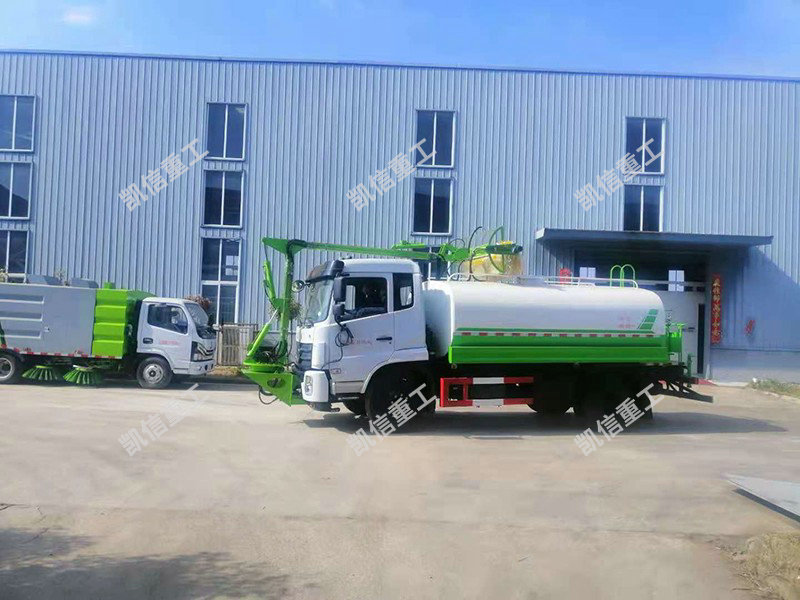

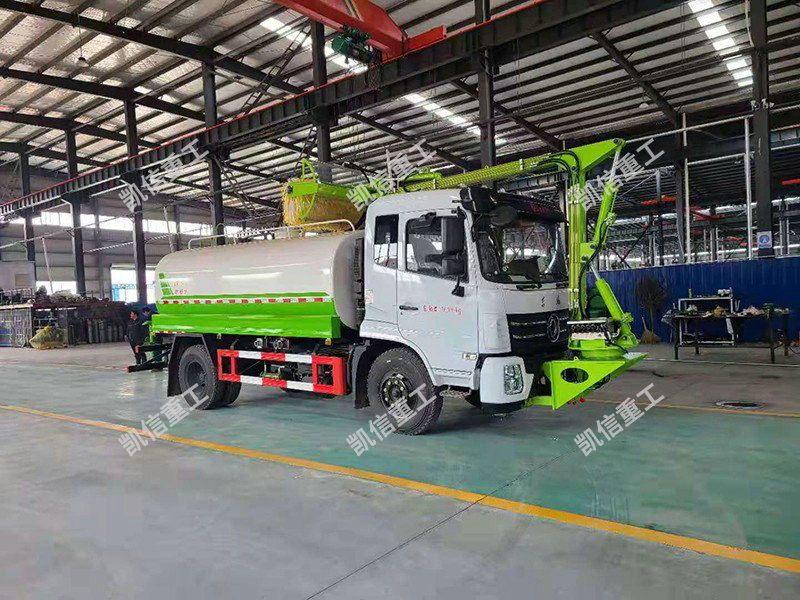

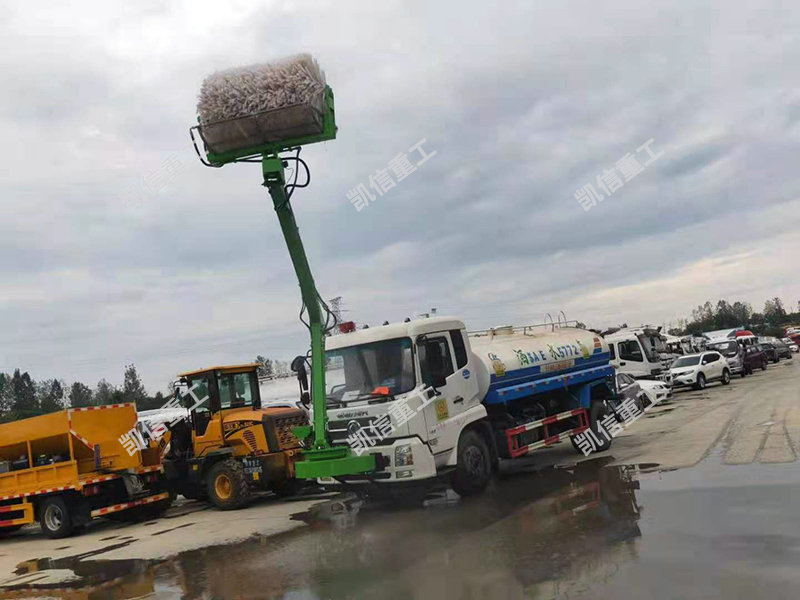

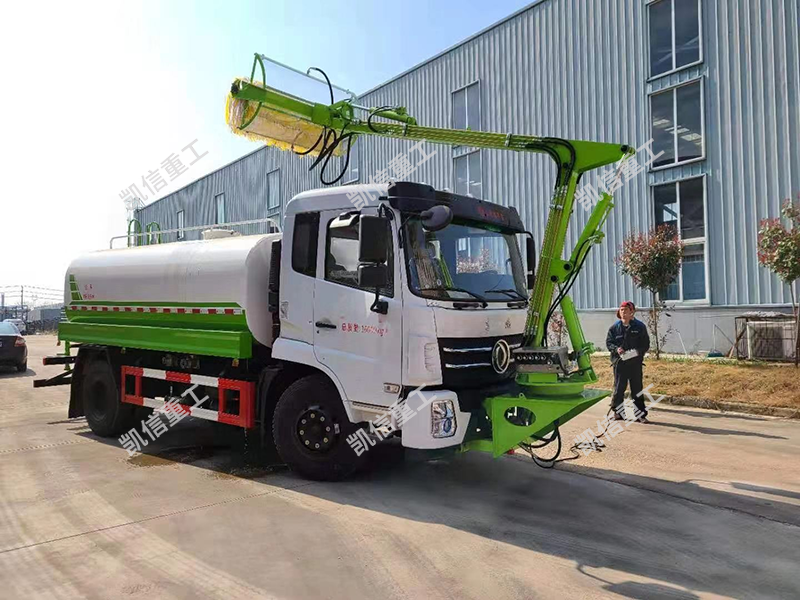

隔音屏隧道清洗机

产品介绍

多功能隧道（隔音屏）清洗车，是公司在消化、吸收国外同类产品的先进技术，结合我国公路隧道的具体情况，经过精心设计、研制的产品。该设备具有操作方便、动作灵活、可选配装置广泛、质量可靠、清洗效率高、清洗效果好的特点，是公路隧道清洗的理想产品。该系列产品自生产问世以来，得到国内很多客户的青睐。

工作原理

隔音屏隧道清洗机采用自行研制的WT026/373PQ3-ST型取力器为动力，驱动液压泵，从液压泵输出的液压流量和压力经分配阀，到达油缸、液压马达和剪式液压升降平台，分别控制清洗臂的旋转与升降、滚刷的清洗、高压水的喷水和剪式液压升降平台的升降动作，完成公路或市政道路两边护栏、路标牌、收费大棚的清洗，剪式液压升降平台可以实现小型高空作业车的功能。

隔音屏清洗机主要优点

隧道清洗机，经过多年研究、实践，成功打破了单机作业的瓶颈，实现了真正意义上的单发动机作业，填补了国内这项技术的空白，在同行业中处在前茅地位，并获得多项国家专利。

多功能隧道壁（隔音屏）清洗车，与目前市场上其他厂家的双发动机相比，不仅具有使用成本低，故障率少等特点，其清洗效果也具备特有的优势。首先，执行机构的取力来自本车发动机，因此，只要发动机启动，车辆静止状态下，清洗机构也能工作来实现定点作业。配备LST-8调速变速箱及谐波变频变速机构，作业时高可达到8变速档，使其工作速度低可达到每小时三公里，其清洗刷转速高转速可达到450转/分钟，而具备副发动机的车辆要想达到每小时3公里，操作人员需要连续踩离合才能实现，这样，对于离合器片的磨损的结果就可想而知。当车辆发动机出现故障无法启动时，操作人员可启动备用动力单元，将清洗臂等装置操作至适当位置，以便完成对发动机的检修。

关于清洗效果，多功能隧道壁（隔音屏）清洗车选用摩擦系数高、吸水性性大的高级进口磨棉塑胶刷丝，取代了光滑、不耐磨的尼龙丝及洗涤剂，不仅清洗效果有了很大提高，作业过程也更加节能，更加环保。

1. 清洗臂可左右旋转，可以上、下调节清洗高度，这样方便清洗隧道两侧的壁面，清洗的范围大。

2. 采用水车的水罐为储水箱，可以保证长里程的清洗，水的压力和流量可以调节。

3.不配备副发动机为动力,增大了水箱的载荷量，多可达到约12立方米，可以长时间边续工作，有效提高工作效率。有效地节约了使用成本,减少故障率。

4. 刷毛采用聚乙烯超软材料，具有吸水率高、么擦力大、伸延性强等特点，保证清洗得干净，也不容易损坏刷毛及工作面。

上装配置：

1、罐体有效容积:12³；

2、罐体材质Q235厚度5mm，符合国家行业标准（GB18564.1-2006）；

3、大功率水泵；

4、低速大扭矩取力器；

5、动平衡传动轴；

6、音乐电喇叭 ；

7、观察水位透明管（水位报警器）；

8、带消防接口；

9、前冲、后洒、侧喷、高炮（可调水柱/大雨/中雨/毛毛雨）、后置工作平台；

10、三种装水方式：罐口装、泵自吸装、消防栓装；

11、参数：前冲宽度≥14米，后洒和侧喷宽度≥14米，水炮射程≥25米。

12、使用于环境温度不高于50℃；

13、使用于海拔高度5000m以下。

14、使用于周围空气相对湿度不大于95﹪,(在25℃时)。

多功能隧道壁（隔音屏）清洗装置参数

1、动力系统

WET026/373PQ3-ST型取力器

2、液压系统

系统压力：4-12Mpa

系统流量：40L/ min

包括液压油箱、过滤器、液压泵、液压马达、分配阀、油缸、油管等。

3、清洗刷功能

清洗刷数量：柱形刷1个

清洗刷直径：650-1200mm

清洗刷长度：1200-2000mm

清洗刷转速：300-450转/分钟

清洗刷材质：新型泡棉刷丝 / 聚乙烯五角丝 / 钢丝混合刷丝 / 纯钢丝 / 粘布条（可清洗隔音屏、隔离墩、高速护栏、隧道壁），清洗刷可以通用互换使用，满足不同使用要求。

清洗刷材质硬度：HA 10

清洗速度：3-20公里/小时（根据污浊程度，可随意控制工作速度）

4、清洗臂

清洗臂旋转范围：360度

清洗臂左右可移度：600mm

清洗臂上下升降范围：0-7m

清洗臂大折臂范围：120度

清洗刷上下调节角度：180度

清洗刷左右调节角度：120度

升降平台：荷载200公斤，大距地高度8米（选装）

检修道清洗刷：大宽度1.2米（选装）

5、喷水系统

水泵流量：0至42.3L/M。

高压水喷射：配15米长耐高压水管

6、控制系统

电、液远程控制，操作者在驾驶室内通过操纵杆就可以方便地进行清洗。

操作人员：1人

7、转场速度

大为85公里/小时。
