固定式二次沥青搅拌机
一、主要用途:沥青拌合机可拌合新沥青混合料,又可对旧沥青混合料再生;以及对堆放、储存的沥青混和料加热、拌合,重新利用。沥青洒布机将沥青加热成液体,沥青混合料拌合时供给适量的沥青油;用于沥青洒布以及路面裂纹开槽灌缝。电启动柴油发电机解决野外作业没有常用电源,路面养护作业可随时随地对路面出现的坑槽进行现场修补,作业结束后便可通行,确保道路完好畅通。特别是在寒冷的冬季其作用更为突出。

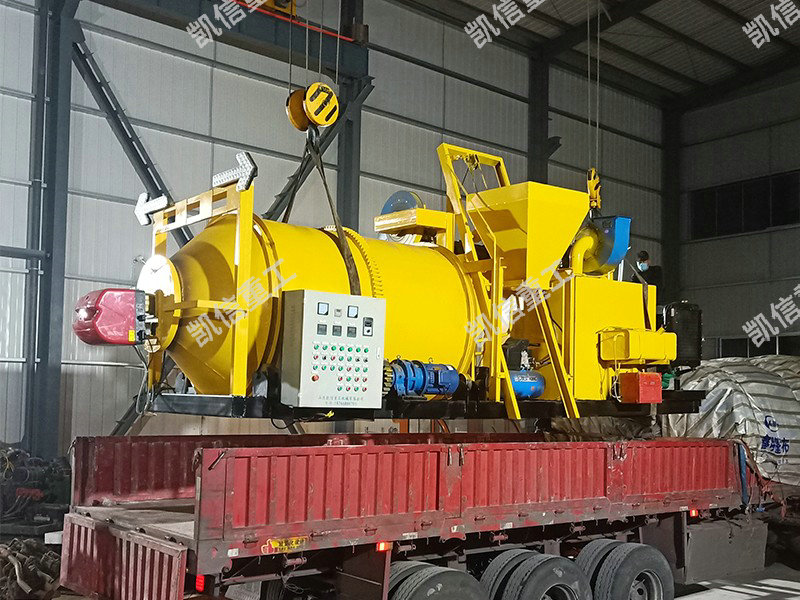

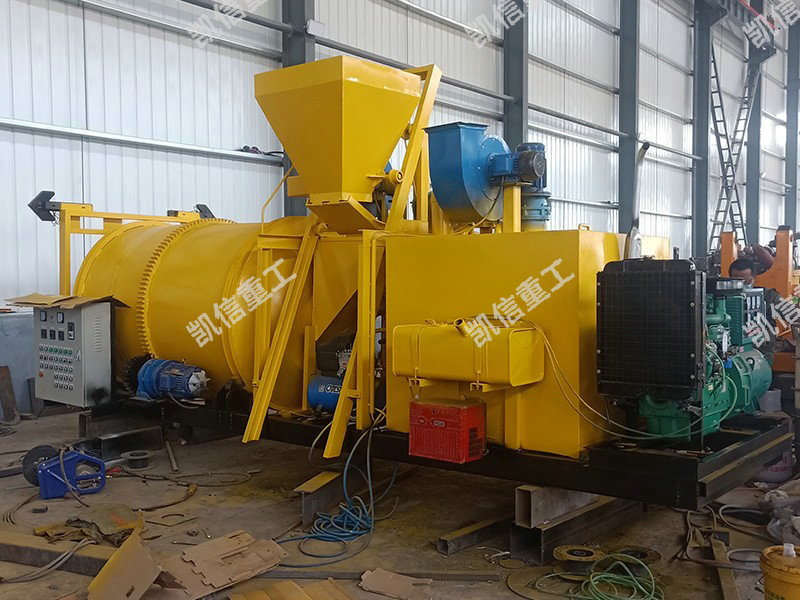

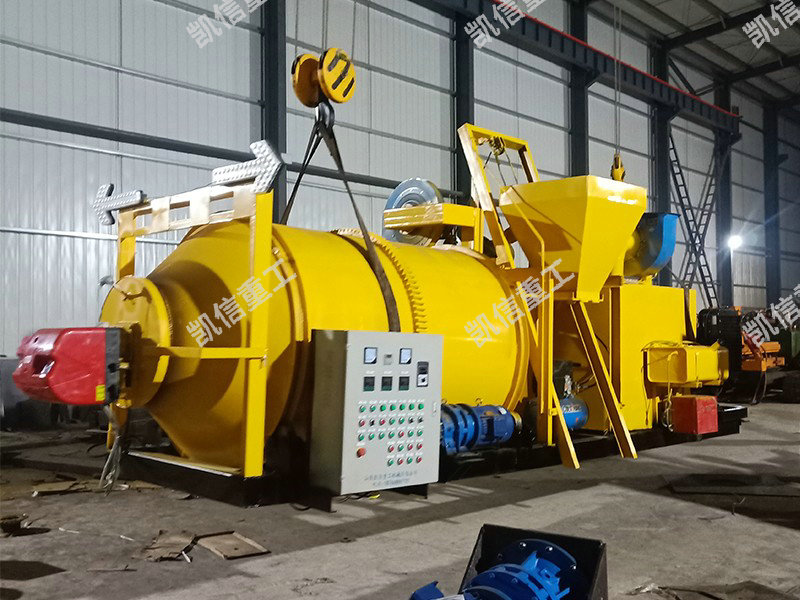

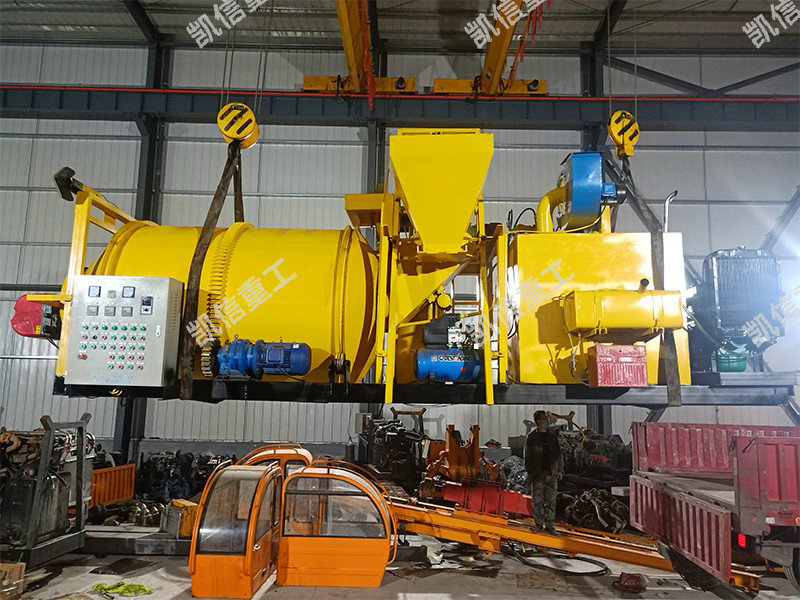

二、主要结构:整套沥青拌合机带有电启动柴油发电机;配有后桥制动、三角架牵引为拖拉式;需要施工作业吊装在运输车上为车载式、固定式、拖拉式、三种方式
三、主要性能特点:
(一)、拌合方式:利用带有保温层旋转的滚筒内叶片进行拌合;LY-1.5/1.0滚筒旋转采用摆线针轮减速机带动齿轮驱动,每次拌合量不少于1500㎏;LY-0.7/1.0滚筒旋转采用二级变速三角带传动,每次拌合量不少于700㎏;
(二)、加热方式:LY-1.5/1.0采用世界**两段火柴油燃烧器;LY-0.7/1.0也采用世界**单火燃烧器,都是对滚筒内的气体加热升温,气体的温度传递给沥青混合料,其温度由温度传感系统控制,达到需要温度时燃烧器停止燃烧。
(三)、上料方式:上料轨道可折叠,上料斗为底卸式,其容量为300㎏/次;提升采用多功能电动提升机,由行程开关限位。
(四)、除尘方式:采用旋风除尘系统,由离心式通风机将滚筒内的粉尘、水蒸气排出。
(五)、沥青罐整体保温,容积1m3。
(六)、罐内沥青加热方式:燃烧器的火焰喷进在沥青罐下部燃烧室内,燃烧室周围360°对沥青加热,安装在沥青罐上部的沥青泵、管道、阀门也随之受热其温度与沥青基本一致,并有内循环系统加快沥青的溶化,是国内外同类产品首创。沥青温度由温度传感控制系统控制,当达到设定温度时燃烧器停止燃烧。
(七)、电动机安装在罐的上部,通过隔热联轴器驱动沥青泵并设有保护装置。
(八)、装有空气压缩机产生的高压气将作业后残留在软管中的沥青吹净,其方法操作简单成本低廉。
(九)、沥青罐的上部设有方孔用于调整阀门,以及存放软胶管。如若软胶管作业结束,疏忽高压空气清理而阻塞,可放在罐上部方孔中加热,当管中沥青融化后再用高压空气吹净。
(十)、供电方式:若不能接外界电源,配有电启动柴油发电机组,功率为15KW;发电机组的机架下面有四组二级橡胶减震机构,运转十分平稳以防止振动机件及电器损坏。
(十一)、整机采用多功能电器控制系统,一目了然,操作简单。
二、主要参数
(一)沥青拌合机
1、拌合量:LB-0.7单次10分钟1000㎏;LB-1.5单次20分钟1700㎏
2、出料温度:120-160°(可调)。
3、加热方式:柴油燃烧器(意大利利雅路)
4、耗油量:LB-0.7型8L/h;LB-1.5型20L/h
5、吸尘电机:2极1.5KW
(二)柴油发电机组
1、常柴L24柴油机功率:17kw
2、额定转速:2200r/min、
3、发电机功率:15KW
4、电流:27.1A,极数4
(三)整机重量:
1、LB-0.7型2800㎏;
2、LB-1.5型3300㎏
(四)、外形尺寸:
1、LB-0.7型4000×1750×3000mm;
2、LB-1.5型5200×1820×3000mm
